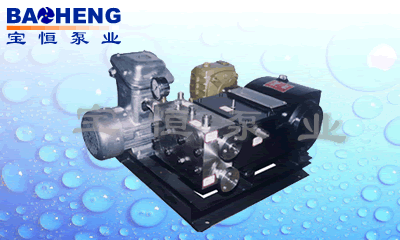

3DJ3型三柱塞計量泵
流量：17800L/h
壓力：90MPa
電機功率：2.2~45KW
性能特點
● 排量17800L/h，壓力90MPa；
● 脈沖小、壓力平穩；
● 在泵頭部分加上夾套,可實現保溫加溫的目的；
● 通過無級變速機、變速器或調速電機降低或升高泵速來實現流量控制；
● 可配專用PLC沖程控制器，進行自動控制，亦可變頻實現4-20毫安信號自動控制。
|
| 性能參數 |
|
3DJ4型計量泵技術參數
(泵行程:60mm) |
| 規格型號 |
流量
（L/H） |
壓力
（MPa） |
柱塞直徑
（mm） |
沖次數
|
| 3DJ-136/90 |
136 |
90 |
16 |
90 |
| 3DJ-212/90 |
212 |
140 |
| 3DJ-272/90 |
272 |
180 |
| 3DJ-424/90 |
424 |
280 |
| 3DJ-195/60 |
195 |
60 |
19 |
90 |
| 3DJ-305/60 |
305 |
140 |
| 3DJ-390/60 |
390 |
180 |
| 3DJ-610/60 |
610 |
280 |
| 3DJ-265/40 |
265 |
40 |
22 |
90 |
| 3DJ-415/40 |
415 |
140 |
| 3DJ-530/40 |
530 |
180 |
| 3DJ-830/40 |
830 |
280 |
| 3DJ-420/30 |
420 |
30 |
20 |
90 |
| 3DJ-650/30 |
650 |
140 |
| 3DJ-840/30 |
840 |
180 |
| 3DJ-1300/30 |
1300 |
280 |
| 3DJ-520/20 |
520 |
20 |
25 |
90 |
| 3DJ-810/20 |
810 |
140 |
| 3DJ-1040/20 |
1040 |
180 |
| 3DJ-1620/20 |
1620 |
280 |
| 3DJ-850/16 |
850 |
16 |
29 |
90 |
| 3DJ-1320/16 |
1320 |
140 |
| 3DJ-1700/16 |
1700 |
180 |
| 3DJ-2640/16 |
2640 |
280 |
| 3DJ-1050/12 |
1050 |
12 |
32 |
90 |
| 3DJ-1630/12 |
1630 |
140 |
| 3DJ-3100/12 |
3100 |
180 |
| 3DJ-3260/12 |
3260 |
280 |
| 3DJ-1525/8 |
1525 |
8 |
35 |
90 |
| 3DJ-2380/8 |
2380 |
140 |
| 3DJ-3050/8 |
3050 |
180 |
| 3DJ-4760/8 |
4760 |
280 |
| 3DJ-2250/6 |
2250 |
6 |
39 |
90 |
| 3DJ-3500/6 |
3500 |
140 |
| 3DJ-4500/6 |
4500 |
180 |
| 3DJ-7000/6 |
7000 |
280 |
| 3DJ-2900/2 |
2900 |
2 |
42 |
90 |
| 3DJ-4510/2 |
4510 |
140 |
| 3DJ-5800/2 |
5800 |
180 |
| 3DJ-9020/2 |
9020 |
280 |
|
|
3DJ5型計量泵技術參數
(泵行程:80mm) |
| 規格型號 |
流量
（L/H） |
|
（MPa）
柱塞直徑
（mm） |
沖次數
|
| 3DJ-230/90 |
230 |
90 |
18 |
90 |
| 3DJ-358/90 |
358 |
140 |
| 3DJ-460/90 |
460 |
180 |
| 3DJ-718/90 |
718 |
280 |
| 3DJ-320/60 |
320 |
60 |
21 |
90 |
| 3DJ-500/60 |
500 |
140 |
| 3DJ-640/60 |
640 |
180 |
| 3DJ-1000/60 |
1000 |
280 |
| 3DJ-480/40 |
480 |
40 |
25 |
90 |
| 3DJ-740/40 |
740 |
140 |
| 3DJ-960/40 |
960 |
180 |
| 3DJ-1480/40 |
1480 |
280 |
| 3DJ-600/30 |
600 |
30 |
28 |
90 |
| 3DJ-940/30 |
940 |
140 |
| 3DJ-1200/30 |
1200 |
180 |
| 3DJ-1880/30 |
1880 |
280 |
| 3DJ-970/20 |
970 |
20 |
35 |
90 |
| 3DJ-1510/20 |
1510 |
140 |
| 3DJ-1940/20 |
1940 |
180 |
| 3DJ-3020/20 |
3020 |
280 |
| 3DJ-1500/16 |
1500 |
16 |
43 |
90 |
| 3DJ-2340/16 |
2340 |
140 |
| 3DJ-3000/16 |
3000 |
180 |
| 3DJ-4680/16 |
4680 |
280 |
| 3DJ-1920/12 |
1920 |
12 |
48 |
90 |
| 3DJ-2990/12 |
2990 |
140 |
| 3DJ-3840/12 |
3840 |
180 |
| 3DJ-5980/12 |
5980 |
280 |
| 3DJ-2800/8 |
2800 |
8 |
56 |
90 |
| 3DJ-4370/8 |
4370 |
140 |
| 3DJ-5600/8 |
5600 |
180 |
| 3DJ-8740/8 |
8740 |
280 |
| 3DJ-4000/6 |
4000 |
6 |
68 |
90 |
| 3DJ-6220/6 |
6220 |
140 |
| 3DJ-8000/6 |
8000 |
180 |
| 3DJ-12440/6 |
12440 |
280 |
| 3DJ-5730/2 |
5730 |
2 |
80 |
90 |
| 3DJ-8900/2 |
8900 |
140 |
| 3DJ-11460/2 |
11460 |
180 |
| 3DJ-17800/2 |
17800 |
280 |
|
|
| 外型尺寸 |
|
用 途
３ＤＪ系列計量泵，是在Ｊ系列計量泵基礎上，由我公司根據實際運用中需要自行研究設計的新型計量泵。它的流量范圍為(1.0～17800)L/h，適用于輸送溫度為－30～450℃，粘度為0.3～800平方毫米每秒的不含固狀顆粒的介質。它與Ｊ系列計量泵相比具有脈沖小、耐高壓且壓力平穩、體積小、重量輕、功耗低、壽命長、操作維護簡便等優點，尤其適用于對工藝流程要求高，且高壓情況下輸送各種介質（如：塑料機械加發泡劑、科研配比等），是簡化工藝流程的一種理想產品。產品廣泛適用于塑料機械、油田、化工、化肥、制藥、食品、國防以及科研院所等部門。

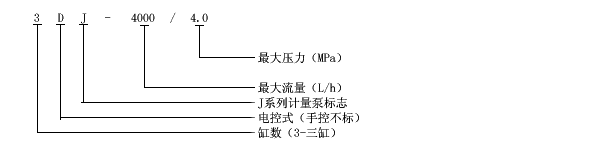

型號說明
|
 |
工作結構原理
３DJ系列計量泵，亦稱三柱塞計量泵。該泵采用的是曲軸連桿機構原理，由電動機通過減速機構，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在閥的啟閉作用下達到吸排液目的，由于它在曲軸旋轉一周內，三根柱塞各吸排液一次，比以往單柱塞，雙柱塞計量泵增加了吸排液頻率，所以脈沖很小，且壓力平穩。
３ＤＪ系列計量泵的流量調節是通過無級變速機、變頻器或調速電機降低或升高泵速來實現的。配上電控等裝置后，也可實現遠距離操作或自動化控制。如在泵頭部分加上夾套，可實現保溫加溫的目的。
Ｊ系列計量泵選型使用主義事項
一、 計量精度及流量標定：
根據GB/T7782-1996《計量泵》標準規定：”泵在額定條件下和相對行程處的流量計量精度不應低于±1%“。泵在輸送一般介質時的理想使用范圍：柱塞計量泵為40%～100%；隔膜計量泵為60%～100%。當工藝流程所需的使用范圍≥10%時，可增配交流變頻器降速，擴大使用范圍。
二、計量泵的安裝高度：
對于輸送物理性質類似于清水的常溫介質，柱塞泵中心高出液面的安裝高度應小于2米，隔膜泵小于1米。當泵缸腔內充滿液體介質時，可提高泵的吸入性能，柱塞泵安裝高度為4～5米、隔膜泵為2～3米。
三、計量泵管路系統安裝應注意的問題：
１、進、出口管內徑應不小于泵吸入、排出內徑。盡量減短管路長度和減少彎頭、閥門等阻力件。不允許出現向上彎的 ”Ω“ 形布置，以免存氣。
２、為確保泵和管路系統的安全，應在計量泵的進口管路加裝”Y“型過濾器，出口管路上設置安全閥。
３、由于Ｊ系列計量泵流量輸出脈沖較大，如果系統對脈沖要求較高，有條件的建議出口配帶緩沖器或選用脈沖性較小的三柱塞計量泵（3DJ）。
４、當出口壓力接近或低于進口壓力時，應在出口管路上設置背壓閥。
四、計量泵訂貨注意事項：
計量泵訂貨時，除常規定型產品外，均應填寫“計量泵數據表”作為合同附件，以保證所選型號滿足用戶使用要求。
計量泵正常供貨范圍為：泵、電機、聯軸器、隨機配件、專用工具、說明書、合格證、保修卡等。
若需要進出口配對法蘭、低腳螺栓和管露附件：如安全閥、（緩）沖器、過濾器、背壓閥、止回閥、截止閥等，須在合同中注明，并另外計價。
|
|
| |
|
|
