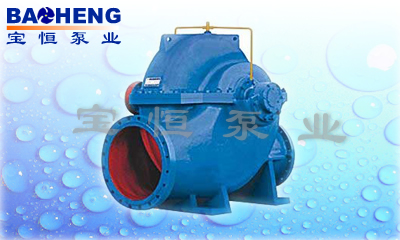

產品概述
SOW型中開蝸殼單級雙吸離心泵是引進國外先進技術生產的高性能水泵。泵通過使用原型葉輪和改型葉輪及其切割，型譜飽滿寬廣、使用效率高，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。泵采用了目前國內外優秀的可自平衡軸向力及徑向力的水力模型，性能穩定、效率高、結構緊湊、振動小、泵體耐壓高，安裝維修方便。
適用范圍
適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。
產品特點
1、內置式密封潤滑結構：泵內置式密封潤滑結構，密封循環水對泵密封系統的潤滑、沖洗更為直接、有效。
2、外形美觀：直線型的外觀并在泵蓋上附加強筋，內置式密封潤滑結構使泵整體結構渾然一體，靈活的結構設計使泵更加精美大方。
3、高效率：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。泵體采用雙流道設計，以減小徑向力。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率。TPOW系列泵效率比一般雙吸泵高3～5％，同時汽蝕性能亦明顯提高，這將為用戶節省大量的資金。
4、平衡精度高：轉子部件動平衡精度為G1.0級。
5、軸：軸短且剛性好，增加軸徑，以延長軸承和機械密封的使用壽命。軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
6、雙蝸殼：高揚程泵采用雙蝸殼結構，減輕了徑向力。

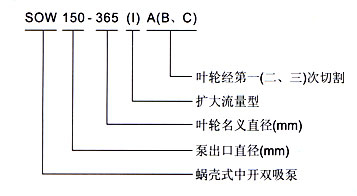

型號意義：
技術參數
流量：120-11600m3/h；
揚程：5-180m；
功率：18.5-2000kW；
轉速：740-2900r/min；
出口直徑：100-800mm；
溫度范圍：≤105℃。
注意事項
1：訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇合適的產品。另請注明水泵運轉方向（正轉或反轉），如訂購非整機，因安裝或調試不當產生的質量問題，則無質保。
2：泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（葉輪、軸、軸承、機封、軸套與密封環等）。機組大修期一般為一年。
3：泵每運行500小時應對軸承進行加油。
4：90KW以上泵型不建議采用公共底座。 |
